TERMOCAMINI A LEGNA
Termocamini a Legna - Tradizione e innovazione per il tuo focolare domestico Mod. Classic
Termocamini a legna
Termocamini a Legna - Tradizione e innovazione per il tuo focolare domestico
Il massimo dell’ergonomia

Descrizione


Il Mod. Classic è un termocamino ad acqua funzionante a Legna.
Il sistema di apertura verticale a scomparsa dello sportello e la linearità del frontale offrono la massima Ergonomia ed un’ampia Versatilità nel rivestimento integrale.
Con il suo elevato rendimento termico dell’85% è in grado di riscaldare in modo uniforme e produrre acqua calda ad uso sanitario per intere abitazioni fino a 300 mq.
Progettato per alimentare impianti di riscaldamento a termosifoni, pavimento, fun-coils, funziona integrato in parallelo con altri sistemi di generazione di calore: caldaia a gas, caldaia a gasolio e sistemi solari.

È dotato di valvola regolazione automatica del tiraggio fumi, dell’aria primaria e secondaria, sistema innovativo per il controllo della combustione e la riduzione dei consumi di Legna in funzione delle esigenze di calore dell’ambiente e il totale confort dell’utente.

Particolari vantaggi


ELEVATO RISPARMIO ECONOMICO

Grazie al funzionamento a Legna ed all’elevato rendimento dell’85%, dato dallo scambiatore “Calor Plus”, fa risparmiare fino al 65% sul costo del riscaldamento rispetto all’uso di sistemi a gasolio o a gas.

DESIGN

Esclusivo per la sua struttura sobria e lineare nelle forme che lo rende adatto ad ogni tipo di ambiente e ne consente il totale rivestimento.

CONTROLLO DELLA COMBUSTIONE E DEI CONSUMI

Regolazione automatica del tiraggio fumi, dell’aria primaria e secondaria danno la possibilità di controllare completamente la combustione ottenendo il massimo rendimento e il minor consumo di legna.

FUNZIONAMENTO AUTONOMO E PARALLELO

Il Classic è in grado di funzionare in modo autonomo o integrato ad altri sistemi di generazione di calore: caldaia a gas , pannelli solari e caldaia a gasolio.

LA CUCINA A LEGNA

L’ampia camera di combustione consente di preparare gustose GRIGLIATE o utilizzare il GIRARROSTO (optional) riscoprendo i genuini sapori della cucina a Legna senza pregiudicare la fase di riscaldamento.

Caratteristiche Tecniche


AMPIO SPORTELLO A SCOMPARSA

È dotato di un ampio sportello in vetro ceramico (resistenza al calore certificata fino a 900°C) a scomparsa verticale ed apertura laterale per l’eventuale pulizia del vetro. La specifica realizzazione del sistema di scorrimento rende il termocamino funzionale ed affidabile per l’intero ciclo di vita.
Possibilità di personalizzare lo stile dal Classico (angoli in stile arrotondati) al Moderno (angoli dello sportello completamente retti).

SMALTATURA AD ELEVATA RESISTENZA

La smaltatura di ogni parte del termocamino, realizzata con vernici epossidiche di elevata qualità certificata, garantisce nel tempo la massima resistenza di tutte le parti esposte al calore; in particolare il grigio design utilizzato sul frontale esalta maggiormente la cura dei dettagli assicurandone nel tempo l’integrità della verniciatura in ogni condizione d’uso, di temperatura ed operazione di pulizia domestica.

SCAMBIATORE “CALOR PLUS” – AUTOPULENTE

L’esclusiva forma della camera di combustione in acciaio al carbonio di qualità e spessore certificati, unitamente alla particolare geometria a piastre dello scambiatore “Calor Plus”, consentono una trasmissione conduttiva e convettiva uniforme ed un conseguente elevato recupero e sfruttamento del calore contenuto nei fumi prodotti dalla combustione restituendo un elevatissimo rendimento fino all’85%, confermato anche dall’ elevata efficacia e rapidità nel riscaldamento dell’impianto e nella produzione dell’acqua sanitaria. La stessa geometria della scambiatore rende il termocamino AUTOPULENTE tramite la precipitazione per gravità verso il piano fuoco di fuliggine e creosoto, la cui permanenza eccessiva sulle pareti di scambio riduce sensibilmente il rendimento.

PRODUZIONE ACQUA CALDA SANITARIA

Lo scambiatore secondario (Optional) in rame certificato ad uso idrotermosanitario, garantisce un’ elevata, istantanea e prolungata produzione di acqua calda sanitaria (fino a 15 lt/min) su tutti i servizi dell’abitazione (Cucina, Bagni, Lavanderia, ecc.) anche dopo molto tempo dall’ assenza della fiamma.

POSIZIONAMENTO SU PARETE PIANA / ANGOLARE

La forma geometrica ottimizzata del termocamino, ad angoli posteriori obliqui, lo rende flessibile ed adeguato per ogni specifica esigenza di posizionamento, sia su parete piana che angolare, con la massima riduzione degli ingombri.

CAPPA FUMI CALOR

È dotato dell’innovativa cappa d’espulsione fumi a secco che, oltre a garantire l’ottimo tiraggio dei fumi, recupera il calore residuo dei fumi canalizzabile sotto forma di aria calda negli ambienti prossimi al termocamino: riscalda fino a 70 mq.

CASSETTO PORTA CENERE

È dotato di serie del cassetto raccogli cenere che consente, attraverso la griglia in ghisa posta al centro del piano fuoco, una rapida raccolta ed un comodo smaltimento delle ceneri residue della combustione nel minor tempo possibile e senza ricorrere continuamente ad ulteriori attrezzature a supporto di tale attività.


Dati Tecnici


Caratteristiche / ModelloTCL 25TCL 33
Potenza termochimica(Kcal/h / KW)25.000 / 29,030.000 / 34,8
Potenza nominale(Kcal/h / KW)21.250 / 24,625.500 / 29,5
Rendimento(%)85%85%
Contenuto acqua caldaia(Lt)80105
Produzione acqua calda sanitaria(l/min)1215
Pressione max di esercizio(bar)22
Pressione di prova(bar)44
Temp. max di esercizio(°C)8585
Peso totale(Kg)230280
Presa aria esterna diam.(mm)120150
Canna fumaria diam.(mm)250250
Superficie riscaldabile(m2)0 - 1700 - 300
Consumo orario min-max*(Kg/h)3 - 55 - 10
(*) dipendente dal grado d’isolamento dell’edificio e dalla qualità del combustibile (% umidità)


ModABCDETHMPQRONVSZ
TCL 258106102505202005201280650550950940560700320
TCL 339307202505202004701430650500950950570700320

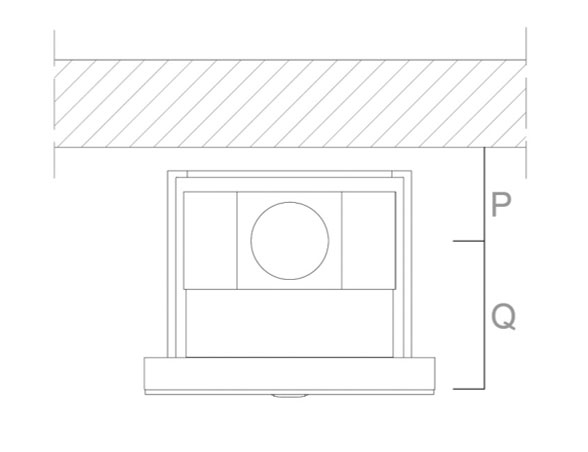

Posizionamento


AngolareParete piana

Schema d’Installazione Scheda tecnica completa
